Автоклавный газобетон: жесткая технология производства и физика материала

9 Октябрь 2026

Блоки Газоблоки Производство

Автоклавный синтез: жесткий разбор технологии

Высокое теплосопротивление при несущей прочности — это не чудо, а результат строго контролируемой химической реакции. Автоклавный газобетон (AAC) вытеснил традиционные материалы за счет математически выверенной пористости. Этот технологичный материал создается на автоматизированных линиях, где каждый этап жестко подчинен физике и химии. Разбираем производственный цикл: от подготовки минеральной базы до запекания под высоким давлением.

Базовая химия ячеистого бетона

Производство газосиликата — это управляемый химический процесс. В основе лежат портландцемент, молотый кварцевый песок, негашеная известь, вода и алюминиевая суспензия (газообразователь). Процесс лишен случайных факторов, протекает в герметичных емкостях и гарантирует стабильность физико-механических характеристик готовой партии.

Сырьевая база: инженерный подход к компонентам

Кварцевый песок: Не карьерный сырец, а материал тонкого помола (фракция менее 0.2 мм). Тонкий помол критичен для равномерного распределения газовых пузырьков и формирования прочной силикатной матрицы. ГОСТ 31359 требует содержания кремнезема (SiO2) не менее 85%.
Вяжущее (Цемент + Известь): Портландцемент задает стартовую марочную прочность. Активная известь (СаО) работает как щелочной реагент, запускающий процесс газообразования.
Алюминиевая пудра: Катализатор (менее 0.1% от общей массы). В щелочной среде извести алюминий выделяет водород. Точная дозировка пудры математически определяет будущую плотность блока — D300, D400, D500.
Техническая вода: Подогретая вода строго контролируемой температуры запускает процесс гидратации и обеспечивает пластичность суспензии.

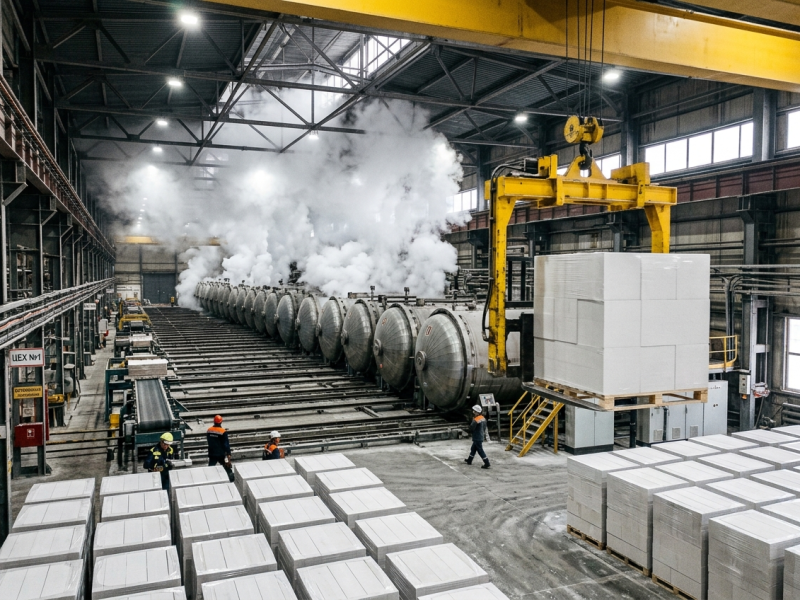

Автоклавный газобетон: жесткая технология производства и физика материала

Этап 1: Формирование пористой матрицы

Компоненты дозируются электроникой и сбрасываются в кавитационный смеситель. Высокоскоростное перемешивание обеспечивает абсолютную гомогенизацию массы. Химия процесса:

Затворение: Ввод подогретой воды и перемешивание минеральной базы.
Газообразование: Впрыск алюминиевой пасты. Старт реакции: 2Al + 3Ca(OH)₂ + 6H₂O → 3CaO·Al₂O₃·6H₂O + 3H₂↑. Происходит интенсивное выделение газообразного водорода.
Вспучивание: Водород образует миллионы замкнутых сферических пор (диаметром 1-2 мм). Масса увеличивается в объеме в 2-3 раза. Металлические формы заполняются с учетом расчетного подъема «сырца».

Инженерный профит: 100% контроль плотности. Автоматика отмеряет газообразователь с точностью до грамма, исключая плавающие характеристики, свойственные кустарному пенобетону.

Этап 2: Набор распалубочной прочности

Формы с массивом перемещаются в камеры предварительного твердения. При заданном температурном режиме (около 40-50°C) цемент гидратируется. Массив («сырец») набирает структурную жесткость (пластическую прочность), достаточную для механической резки, но сохраняет податливость.

Этап 3: Струнная резка с миллиметровым допуском

Сырой массив распалубливается и подается на роботизированный резательный комплекс.

Механика реза: Блок режется системой натянутых стальных струн (толщина ~1 мм). Калибровка оборудования обеспечивает допуски по граням ±1-2 мм (в строгом соответствии с жесткими нормами ГОСТ 31360-2007).
Оси обработки: Комплекс выполняет продольный, поперечный и горизонтальный рез. Формируются захватные карманы и система «паз-гребень».

Технологическое превосходство струнной резки:

Идеальная геометрия: Гладкие грани позволяют вести кладку исключительно на полимерный клей (шов 2-3 мм). Исключаются цементные швы (10-15 мм), выступающие мощными мостиками холода.
Безотходность: Кромочные обрезки «сырца» возвращаются в шламовый бассейн для повторного использования. Нулевая потеря сырья.

Этап 4: Автоклавный синтез (Термовлажностная обработка)

Нарезанный массив загружается в автоклав — герметичную стальную капсулу длиной до 40 метров. Здесь пористый «сырец» превращается в конструкционный силикатный камень.

Параметры среды: Подача насыщенного пара под давлением 10-14 атмосфер (1.0-1.4 МПа).
Температурный пик: Разогрев массива до 180-200°C.
Химия синтеза: В жестких гидротермальных условиях кварцевый песок вступает в реакцию с оксидом кальция. Синтезируются новые высокопрочные минералы — гидросиликаты кальция (тоберморит).
Цикл: Процесс запекания длится 8-12 часов.

Физические последствия автоклавирования:

Кратный рост несущей способности: Кристаллы тоберморита задают марочную прочность. Блок D500 выходит из автоклава с классом на сжатие B2.5-B3.5 (по ГОСТ 31359).
Блокировка усадки: Химические связи зафиксированы навсегда. Усадка готового блока при высыхании минимальна (не превышает 0.4 мм/м). У кустарного пенобетона этот показатель выше в разы.
Гомогенность структуры: Пар под давлением пробивает массив насквозь. Физико-механические свойства центральной части блока идентичны наружным граням.

Финал: контроль ОТК и отгрузка

Остывшие поддоны проходят инструментальный контроль геометрии, обматываются термоусадочной пленкой и маркируются. Пленка защищает материал от переувлажнения во время складского хранения и транспортировки.

Резюме: инженерные преимущества заводского синтеза

Максимальное теплосопротивление (λ = 0.10-0.12 Вт/(м·°C) для D400): Миллиарды изолированных пор работают как термос. Согласно СП 50.13330.2012, стена из газобетона D500 толщиной 400 мм закрывает нормативы тепловой защиты для климата Москвы без использования фасадной минваты.
Сниженная масса (от 300 до 700 кг/м³): Радикальная разгрузка фундамента. Снижение сметы на обустройство тяжелых ростверков.
Конструкционная прочность (В2.5 - В5.0): Синтез тоберморита обеспечивает несущую способность, достаточную для возведения 3-5 этажных зданий с железобетонными перекрытиями.
Эталонная геометрия (допуски 1-2 мм): Позволяет вести тонкошовную кладку. Снижает расход клея в 5 раз по сравнению с ЦПС и исключает промерзание швов.
Паропроницаемость (до 0.20 мг/(м·ч·Па)): Стена сбрасывает избыток пара, блокируя накопление конденсата и развитие плесени в пироге фасада.
Огнестойкость (класс КМ0): Минеральная база не горит. Предел огнестойкости (REI) стены составляет до 240 минут под прямым огневым воздействием.

Технологический вердикт

Слабые места материала (высокое влагопоглощение и требовательность к крепежу) нивелируются правильным пирогом отделки и химическими анкерами.

Отказ от автоклавного газобетона в пользу классической керамики или кустарных пеноблоков — это математически необоснованное завышение сметы на фундамент, работу каменщиков и дальнейшую оплату энергоносителей. Автоклавный синтез превратил ячеистый бетон из экспериментального материала в безальтернативный инженерный стандарт современного малоэтажного строительства.

Нужна техническая консультация или жесткая смета на объем газобетона и клея?

Закроем вопрос за 5 минут!

Наш ассортимент:

Блоки Могилевского КСИ — эталонная геометрия на немецких линиях!

Блоки Газосиликат-Могилёв — рабочий баланс цены и качества!

ПРЯМАЯ СВЯЗЬ:

8 800 770-06-03
portalsnab2010@gmail.com

Организуем бесперебойную поставку на ваш объект!
